Conducto de ventilación resistente al fuego
JC FIRE EI30

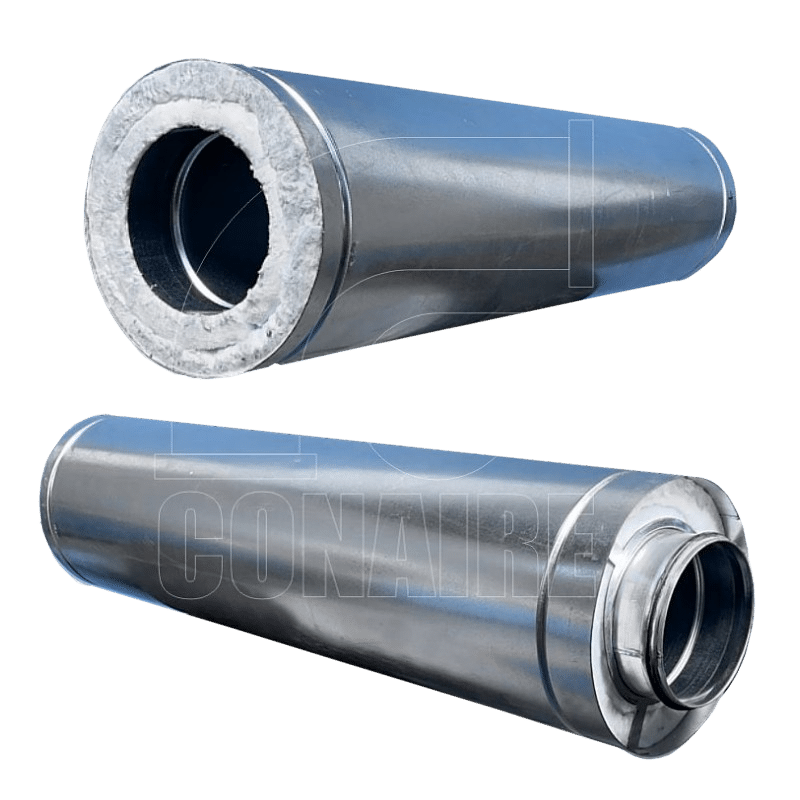

Conducto modular metálico EI30 de acero galvanizado con doble pared y aislamiento de alta densidad bio-soluble (manta cerámica de alta temperatura) de espesor 50 mm.

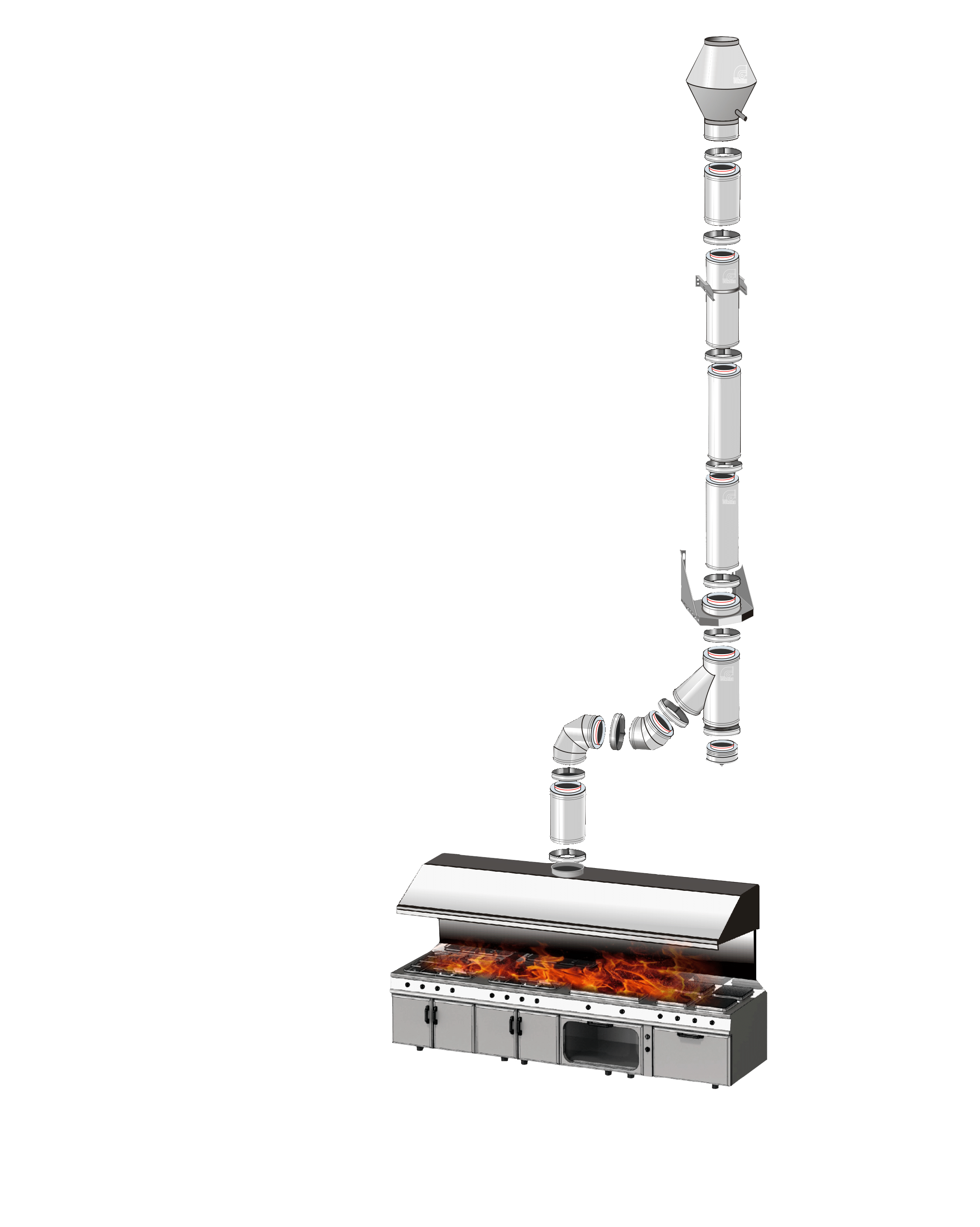

Conducto de Extracción de Cocinas Industriales
El Documento Básico SI del CTE exige que estos conductos tengan una resistencia al fuego de 30 minutos (EI30). Y en este caso se trata de resistencia al fuego interior, ya que el local de riesgo es el local ventilado y en comunicación con el interior del conducto.
Certificado
Fácil montaje
Estanqueidad
Homologado
Calidad
Conformidad
Ensayo y Clasificación – Resistencia al Fuego
La clasificación de resistencia al fuego en conductos no hacen referencia a la propia resistencia del conducto en caso de incendio, sino en mantener la sectorización de incendios en los edificios.
Los edificios están divididos, según el Documento Básico de Seguridad en Caso de Incendio del Código Técnico de la Edificación, en diferentes sectores de incendio y en función del nivel de riesgo de cada sector, estableciendo las características de resistencia al fuego que deben tener los diferentes elementos constructivos, y qué duración mínima se exigen esas características, para evitar que un incendio en los sectores de riesgo se transmita a los sectores colindantes. Los conductos son instalaciones que recorren diversos sectores de incendio, por lo que son potenciales elementos de transmisión de incendios entre sectores.
ACREDITACIÓN
Informe de clasificación de la resistencia al fuego de un conducto metálico circular de acuerdo con la norma UNE EN 13501-3:2007 +A1:2010:
“Clasificación en función del comportamiento frente al fuego de los productos de construcción y elementos para la edificación. Parte 3: Clasificación a partir de datos obtenidos en ensayos de resistencia al fuego de productos y elementos utilizados en las instalaciones de servicio de los edificios: Conductos y compuertas resistentes al fuego” (equivalente a la EN 13501-3:2005 +A1:2009).
Ficha técnica
ficha tecnicoa jc fire ei30
Material
Pared Interior: Acero galvanizado con recubrimiento de zinc calidad DX51D+Z275
Pared Exterior: Acero galvanizado con recubrimiento de zinc calidad DX51D+Z275
Acabado Exterior
Acabado estrella fina imitación acero inoxidable
Espesores
Pared interior: 0,8 mm
Aislamiento: 50 mm
Pared exterior: 0,6mm
Diámetros Disponibles
150 – 200 – 250 – 300 – 355 – 400 – 450 – 500 – 600 – 710 – 800 – 900 – 1000
Sistemas de Unión
Sistema de unión machihembrado con junta estanca y con sistema de fijación entre tramos por medio de aros de fijación con cierre por tornillo.
Catálogo de PCI
Conductos Contra Incendios
- Extracción de Campanas industriales – JCFIRE EI30
- Ventilación de Garajes en el Monosector – PIB FIRE MS
- Ventilación de Extracción en el Multisector – PIB FIRE PROTECT S.
gama de productos con resistencia al fuego jc fire ei30
TRAMO RECTO
JC FIRE EI30
CODO 90º
JC FIRE EI30
CODO 45º
JC FIRE EI30
CODO 30º
JC FIRE EI30
TE SIMPLE 90º
JC FIRE EI30
TE SIMPLE 45º
JC FIRE EI30
SOPORTE BASE
JC FIRE EI30
TAPA CON DRENAJE
JC FIRE EI30
ABRAZADERA - GUÍA
JC FIRE EI30
ABRAZADERA - TORNILLO
JC FIRE EI30
ABRAZADERA - SIMPLE PALANCA
JC FIRE EI30
MANGUITO DOBLE
JC FIRE EI30
